OM-18 (операционный микроскоп для переднего и заднего сегментов глаза)
На протяжении многих лет среди хирургов-офтальмологов был популярен операционный микроскоп OM-30U благодаря насыщенной функциональности при относительно невысокой цене. Теперь ему на смену пришла новая, совершенная и функциональная, безопасная и эргономичная, компактная и надежная модель OM-18 - первенец в совершенно новой линейке операционных микроскопов Takagi.
Новейшие оптическая схема и система освещения микроскопа созданы удовлетворить самые высокие требования хирургов-офтальмологов, позволяя тем самым не оставить без внимания мельчайшие подробности во время проведения оперативных вмешательств. Апохроматический объектив не искажает изображение, а многочисленные просветляющие и антибликовые покрытия заметно улучшают передачу цветов и качество восприятия объектов. Система двойного коаксиального освещения обеспечивает хороший рефлекс от сетчатки, что является одним из наиболее важных требований к микроскопам подобного класса. Для удобства хирурга реализованы схемы изменения угла наклона бинокуляра и подстройка глубины резкости.
 |
 |
| Сходящаяся схема | Параллельная схема |
Сходящаяся схема бинокуляра полностью исключает двоение изображения, увеличивает поле зрения и более комфортна в эксплуатации с точки зрения особенностей физиологического расположения глаз человека.
Встроенные фильтры полностью защищают глаза, как хирурга, так и пациента от вредных и тепловых излучений. В частности стоит отметить фильтр для защиты макулярной области и функцию отсечки светового потока без отключения источника освещения, что особенно актуально при длительной смене инструментов, укладки ?ОЛ в картридж и тому подобных манипуляций.
 |

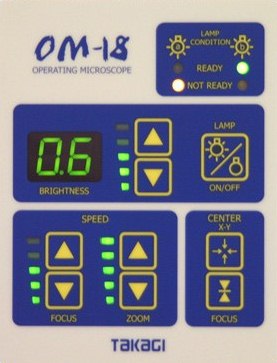

Конструкция штатива тоже претерпела кардинальных изменений. Микроскоп стал более подвижным и легким в управлении, более компактным и эргономичным. Система виброгашения повышает устойчивость всей конструкции к всевозможным источникам вибраций. Единая панель управления отображает текущее состояние систем микроскопа и позволяет быстро ими управлять. Быстрая смена источника освещения обеспечивает непрерывность проведения операции.

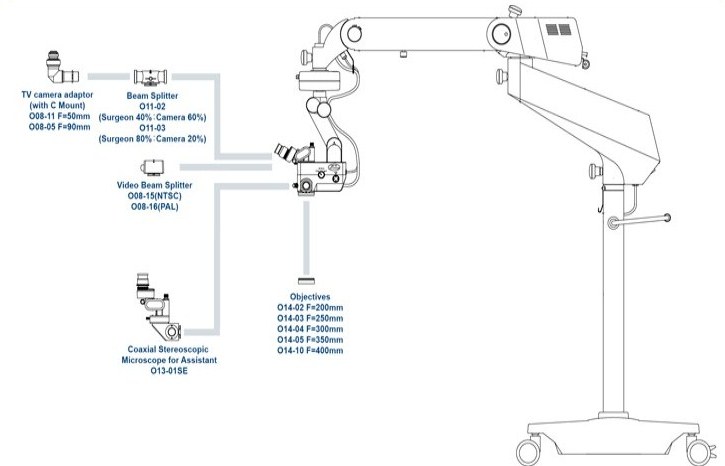

Для расширения возможностей, на микроскоп можно установить ряд дополнительных аксессуаров, таких как:
- бинокулярный микроскоп ассистента с механизмом поворота и регулировки угла наклона окуляров, независимой сменой увеличения и настраиваемой глубиной резкости
- блок со встроенной видеокамерой. Причем потери освещения составляют менее 10% с одного окуляра
- делитель луча с механизмом включения/выключения расщепления
- С-mount адаптер видео-камеры с регулируемой диафрагмой
- широкоугольные витректомические системы типа BIOM (Oculus, Volk)
Благодаря перечисленным выше особенностям, на ОМ-18 можно использовать для проведения всего спектра хирургических вмешательств, начиная с операций на орбите и заканчивая витреоретинальными операциями
ХАРАКТЕРИСТИКИ
Смена увеличения
- моторизованная плавная (зум-фактор 1:6)
Объектив (апохроматический, с коррекцией хроматических аберраций)
- 175 мм (базовая комплектация)
- 200 мм
- 250 мм
- 300 мм
- 350 мм
- 400 мм
Окуляры (широкоугольные, с вынесенной точкой фокусировки)
- 12.5X (базовая комплектация)
- 16.0Х
- 20.0Х
Бинокуляр с изменяемым углом наклона и регулировкой глубины резкости, конвергентная оптика
- f = 160 мм
Общее увеличение
- 4.6х … 27.4х
Поле зрения (для объектива f = 175 мм)
- 49.2 мм … 8.2 мм
Фокусировка (с регулировкой скорости и возвратом в исходное состояние)
- 50 мм
X - Y система (с регулировкой скорости и возвратом в исходное состояние)
- ±25 мм
Освещение
- коаксиальное волоконно-оптическое холодного света, угол освещения 6°
- аксиальное волоконно-оптическое холодного света, угол освещения 0° с настройкой ±2°
?сточник света
- галогеновая лампа 15 В / 150 Вт с быстрой заменой и плавной регулировкой яркости
Освещаемое поле (для объектива f = 175 мм)
- 55 мм, основное
- 15 мм, красный рефлекс
Фильтры
- ?К (тепло рассеивающий)
- синий
- зеленый
- УФ (постоянно включенный)
- защитный (дополнительная защита сетчатки)
Микроскоп ассистента
- независимая смена увеличения
- подстройка глубины резкости
- поворотный механизм
Видео-модуль с встроенной видео-камерой PAL/NTSC
- 1/4"
- 400.000 пикселей
Расщепитель луча
- 80% врач
- 20% камера
Адаптер для видео-камеры 1/3"
- c-mount
- f=50мм
Широкоугольная хирургическая витректомическая система
- SDI/BIOM, Oculus
- ROLS/MERLIN, Volk
