ОМ-8 (операционный микроскоп для переднего сегмента глаза)
Вторая и младшая модель в обновленной линейке операционных микроскопов. Несмотря на свои габариты, имеет в своем арсенале все необходимые функции и возможности для проведения оперативных вмешательств на высоком уровне.
В этой модели реализована новая система конфигурации оборудования. Доктор выбирает необходимые ему для работы основные компоненты микроскопа.
Шаг 1: Оптический блок
- плавная моторизованная смена увеличения (коэффициент увеличения 1:5)
- ручная 5-ти ступенчатая смена увеличения
Шаг 2: Система крепления оптического блока
- координатный механизм X-Y (позволяет перемещать оптический блок в плоскости в пределах ±25 мм)
- универсальный кронштейн (может также быть использован в конфигурации для оториноларингологии)
Шаг 3: Напольный пульт управления
- тип I (используется в случае выбора оптического блока с моторизованной сменой увеличения и/или координатного механизма X-Y)
- тип II (управление системой фокусировки)

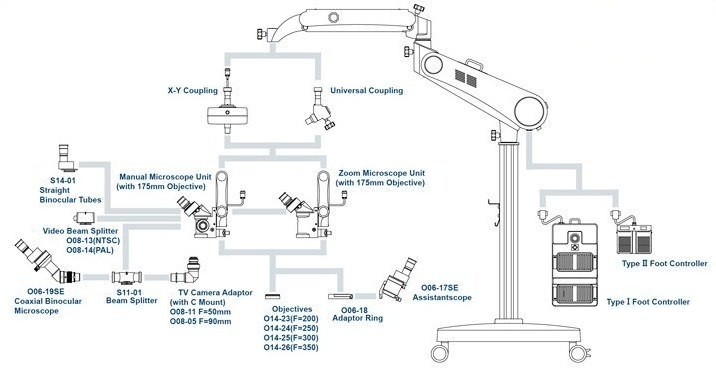

Ниже приведены несколько вариантов конфигурации микроскопа
Модернизированная схема оптического блока позволила уменьшить его габариты и усовершенствовать систему управления освещением. Новый апохроматический объектив имеет существенно меньшие хроматические аберрации, что делает изображение еще более четким и контрастным. Кроме того, новая оптическая схема позволила заметно увеличить глубину резкости. Встроенный механизм подсветки отраженным красным светом позволяет получить большее отражение от глазного дна и сделать изображение, как переднего, так и заднего отрезка более ярким и четким.
?спользование конвергентной оптики с углом схождения оптических осей 12˚ существенно облегчает слияние изображений. При этом глаза хирурга находятся в естественном положении, что значительно снижает нагрузку при длительных операциях. Механизм настройки РЦ с ручкой регулировки позволяет быстро и точно подобрать необходимое межзрачковое расстояние.
Для расширения возможностей на микроскоп можно установить ряд дополнительных аксессуаров, таких как:
Нажмите на ОМ-8, чтобы увидеть внешний вид микроскопа, или сюда, чтобы загрузить каталог с информацией о нашей продукции.
| Код | Крпеление | Увеличение | Педаль |
| OM-8 XZ | координатный механизм X-Y | моторизированное | тип I |
| OM-8 XM | координатный механизм X-Y | 5-ти ступенчатое | тип I |
| OM-8 UZ | универсальный кронштейн | моторизированное | тип I |
| OM-8 UM | универсальный кронштейн | 5-ти ступенчатое | тип II |
Модернизированная схема оптического блока позволила уменьшить его габариты и усовершенствовать систему управления освещением. Новый апохроматический объектив имеет существенно меньшие хроматические аберрации, что делает изображение еще более четким и контрастным. Кроме того, новая оптическая схема позволила заметно увеличить глубину резкости. Встроенный механизм подсветки отраженным красным светом позволяет получить большее отражение от глазного дна и сделать изображение, как переднего, так и заднего отрезка более ярким и четким.
 |
 |
| Сходящаяся схема | Параллельная схема |
?спользование конвергентной оптики с углом схождения оптических осей 12˚ существенно облегчает слияние изображений. При этом глаза хирурга находятся в естественном положении, что значительно снижает нагрузку при длительных операциях. Механизм настройки РЦ с ручкой регулировки позволяет быстро и точно подобрать необходимое межзрачковое расстояние.
Для расширения возможностей на микроскоп можно установить ряд дополнительных аксессуаров, таких как:
- бинокулярный микроскоп ассистента с механизмом поворота и независимой фокусировкой
- блок со встроенной видеокамерой. Причем потери освещения составляют менее 10% с одного окуляра
- делитель луча с механизмом включения/выключения расщепления
- С-mount адаптер видео-камеры с регулируемой диафрагмой
Нажмите на ОМ-8, чтобы увидеть внешний вид микроскопа, или сюда, чтобы загрузить каталог с информацией о нашей продукции.
ХАРАКТЕРИСТИКИ
Смена увеличения
- моторизованная плавная (зум-фактор 1:5)
- ручная 5-ступенчатая
Объектив (апохроматический, с коррекцией хроматических аберраций)
- 175 мм (базовая комплектация)
- 200 мм
- 250 мм
- 300 мм
- 350 мм
- 400 мм
Окуляры (широкоугольные, с вынесенной точкой фокусировки)
- 12.5X
Бинокуляр с конвергентной оптикой, f = 160 мм
- наклонный (45°)
- прямой
Общее увеличение
- 4.28х … 21.4х (моторизованная смена увеличения)
- 3.6х, 5.4х, 8.9х, 14.3х, 22.3х (ручная смена увеличения)
Поле зрения (для объектива f = 175 мм)
- 52.5 мм … 10.5 мм (моторизованная смена увеличения)
- 63 мм, 42 мм, 25.2 мм, 10.1 мм, 5.8 мм (ручная смена увеличения)
Фокусировка
- 30 мм, моторизованная
X - Y система (с функцией возврата в исходное положение)
- ±25 мм
Освещение
- коаксиальное волоконно-оптическое холодного света, угол освещения 6°
- аксиальное волоконно-оптическое холодного света, угол освещения 0°
?сточник света
- галогеновая лампа 15 В / 150 Вт с плавной регулировкой яркости
Освещаемое поле (для объектива f = 175 мм)
- 55 мм (основное)
- 15 мм (красный рефлекс)
Фильтры
- ?К (тепло рассеивающий)
- зеленый
- УФ (постоянно включенный)
- защитный (дополнительная защита сетчатки)
Микроскоп ассистента
- независимая фокусировка
- поворотный механизм
Видео-модуль с встроенной видео-камерой PAL/NTSC
- 1/4"
- 400.000 пикселей
Расщепитель луча
- 60% врач
- 40% камера
Адаптер для видео-камеры 1/3"
- c-mount
- f=50мм
